青岛及山东海域的航行条件历来复杂——从胶州湾的密集商渔航道，到成山头附近著名的“雾区”与黑水洋流，再加上海上风电场的不断扩建，对船用导航设备的依赖早已超越了“看个位置”的初级阶段。很多船长和船东在更新设备时，往往只盯住雷达的量程或屏幕尺寸，却忽略了与电子海图、GPS导航仪之间的系统协同，结果钱花了，安全隐患却原封不动。

先谈雷达：发射频率与天线长度不是越大越好

在山东沿海作业，X波段（9GHz）雷达对中小型目标（如渔船浮标、养殖筏架）的探测能力明显优于S波段，但其在雨雪天气下的衰减也更快。若你的船主要活动在渤海湾南岸或黄海近岸，**一台12kW左右的X波段雷达、配4英尺天线**，性价比远高于盲目上6英尺大天线——后者在近岸多杂波环境下反而容易因旁瓣干扰造成目标丢失。当然，若是跑远洋或经常穿越成山头雾区，S波段（3GHz）的穿透力优势就值得投资了。

另一个常被忽视的参数是**最小作用距离**。青岛港内锚地拥挤，船间距常常不足0.1海里，雷达若最小探测距离过大，近距离的浮筒或它船回波就会淹没在盲区里。选型时务必确认该型号在“近距离量程”下的脉冲宽度是否够窄（通常应≤80ns），否则进出胶州湾时你看到的可能只是一片虚影。

电子海图适配：别让“ECDIS证书”骗了你

国内不少船用导航设备经销商喜欢拿“通过ECDIS认证”说事，但请注意：ECDIS认证针对的是SOLAS公约船，而山东沿海大量渔船和中小型货船使用的其实是**电子海图系统（ECS）**，两者在数据更新机制和报警逻辑上存在差异。选配时，关键要看它是否兼容**IHO S-57/S-101标准**的官方ENC数据，以及能否接收来自GPS导航仪或北斗的差分修正信号。有些老款设备只支持自家私有格式海图，每年更新费比买台新机还贵，得不偿失。

实操中，我建议你把雷达的ARPA目标信息叠加到电子海图上进行比对。具体做法是：在海图显示界面里开启“雷达图像叠加”功能，并将雷达的北向上（Head-up）模式改为**真运动（True Motion）**。青岛周边海域磁差约6°W，如果设备间没有自动磁差校正，叠加后的目标位置可能偏移几十米——在狭窄航道里，这足以让你从正确船位偏到浅滩上。

测深仪与GPS的协同：水深数据是雷达的“第三只眼”

山东半岛近岸的海底地形变化剧烈，特别是从威海到石岛一带，等深线密集如梯田。一套好的**测深仪**不仅仅是为了防搁浅，更重要的是为雷达/电子海图提供浅水报警的交叉验证。选型时，建议选择带**50/200kHz双频率**的型号——200kHz用于浅水高分辨率，50kHz能穿透深水且抗气泡干扰强。若你的船经常在养殖区航行，低频模式对悬浮水层的探测能力能帮你提前避开筏架底缆。

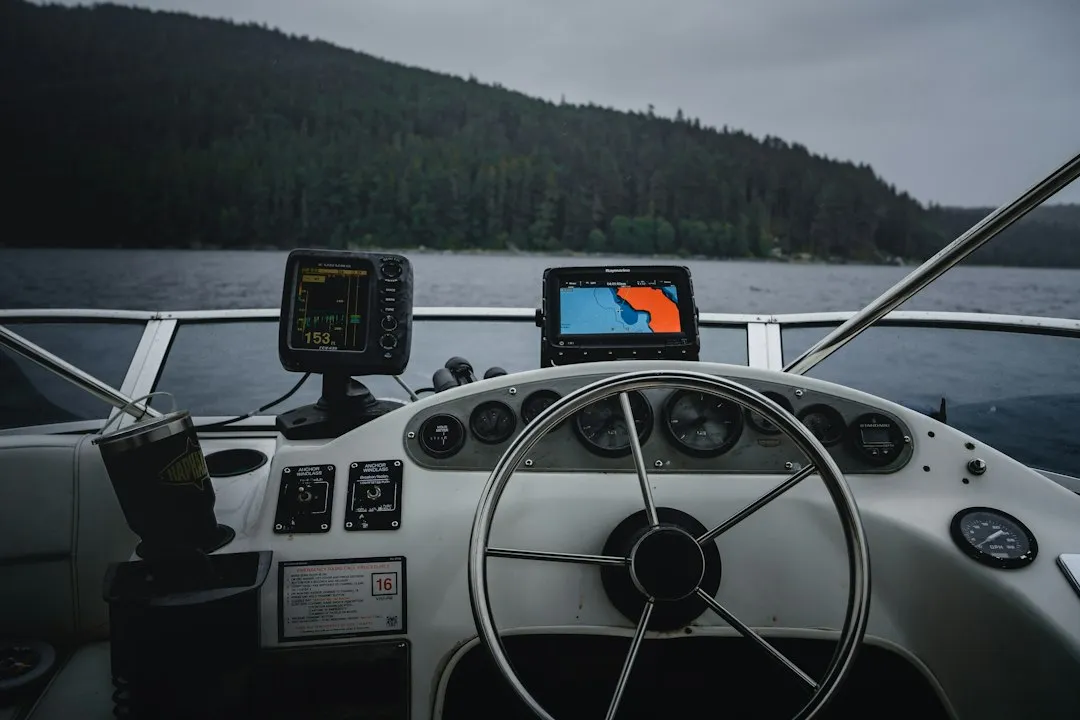

• 雷达+电子海图+GPS导航仪+测深仪，四者务必通过NMEA 2000网络互联，而非各自为政。
• 确认GPS导航仪的更新率≥10Hz，否则在高速航行的快艇上，海图船位会滞后雷达回波一截。
• 测深仪的数据输出格式要支持SDME语句，老式NMEA 0183设备需加协议转换器。

从实际成交案例看，青岛地区近两年装配量较大的组合是：**Furuno 1835型雷达（X波段，12kW）+ 国产中电科PNV-1000电子海图 + Garmin GPSMAP 8616导航仪**，再加一台Navis 260测深仪。整套下来预算约在6-8万元，比单买进口ECDIS方案便宜近40%，但已能覆盖山东海域95%以上的近岸作业需求。值得注意的是，这套组合中雷达与海图的叠加延迟实测在300毫秒以内，完全满足航速15节以下的避碰要求。

最后提醒一句：再好的船用导航设备也怕安装不当。雷达天线应尽量高于驾驶台顶部的金属护栏至少30cm，电子海图的GNSS天线要远离雷达波束的垂直辐射区，否则定位飘移会骂娘。在青岛当地购买设备时，务必要求经销商提供**实船安装后的海图叠加校准报告**——这是检验他们技术能力最直接的一关，也是你日后省心航行的保障。
